    电视机低功耗待机的电源切换电路

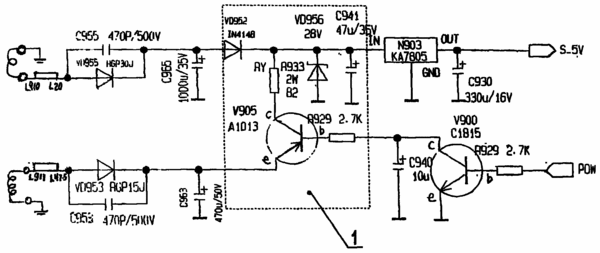

      摘要:电视机低功耗待机的电源切换电路,属于电视机电源领域,包含在输入端用于提供整流电压的变压器绕组及在输出端用于提供给CPU芯片电路的POW终端接口,其特征在于,在输入、输出电路之间接入一个切换电路,该切换电路包含一个晶体三极管V905及与晶体管集电极相连接的两只二极管VD952和VD956,高压绕组的电压通过连接在晶体管集电极上的电阻R933接至CPU单元供电。采用这种低功耗待机电路后,可使电视机在待机时的供耗是由传统电路时的数瓦级降低到1W以下,而且比原电路增加成本不多。
    • 专利类型实用新型
    • 申请人康佳集团股份有限公司;
    • 发明人刘宝江;赵邙;崔昭;
    • 地址518053广东省深圳市深圳特区华侨城
    • 申请号CN200720181792.2
    • 申请时间2007年10月23日
    • 申请公布号CN201114451Y
    • 申请公布时间2008年09月10日
    • 分类号H04N5/63(2006.01);
