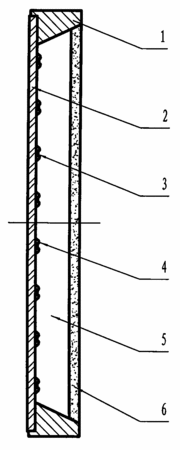

摘要:本实用新型公开了一种白光LED面光源模块,它包括边框和均布有小功率芯片的线路板,所述线路板固定在边框上,在边框和线路板形成的腔体内的线路板及芯片上覆盖有透明胶层,在透明胶层上面封装有荧光粉胶层。本实用新型LED芯片整体封装在线路板上,缩短了生产工艺环节,降低了生产成本,而且,整体封装的光源表面平滑美观,便于清洁。由于荧光物质放置在光源块的最外表层,与芯片间距离远,受芯片热量影响小,便于散热,因此能够保持比较高的激发效率、减少光衰。本实用新型光源每平方厘米的发光面积上只需要发出小于5lm的光通量,克服了眩光现象。
- 专利类型实用新型
- 申请人河北神通光电科技有限公司;
- 发明人崔泽英;谷青博;
- 地址050051河北省石家庄市新华区合作路113号
- 申请号CN200720102809.0
- 申请时间2007年10月19日
- 申请公布号CN201100535Y
- 申请公布时间2008年08月13日
- 分类号F21S2/00(2006.01);F21V15/02(2006.01);F21V9/08(2006.01);F21V17/10(2006.01);F21Y101/02(2006.01);F21Y105/00(2006.01);
