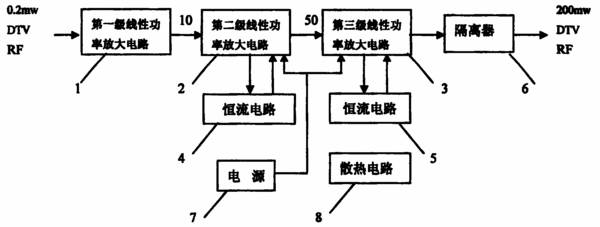

摘要:本实用新型请求保护一种数字电视射频功率放大器,包括射频信号放大电路、恒流电路、隔离器、电源电路以及散热电路等。射频信号放大电路由依序连接的10mw、50mw、200mw三个功率电平的线性功率放大电路组成三级放大,第一级采用功率倍增级的射频放大集成电路,第二、三级线性功率放大电路采用射频线性功率管各自连接相应的输入/输出匹配电路组成,实现各功率电平下的放大功能,第二、三级线性功率放大电路还与各自的恒流电路电连接,第三级线性功率放大电路的输出连接隔离器,经隔离器最终输出。本实用新型的优点在于能实现满足数字电视各种制式要求下的线性及非线性失真较小的射频信号功率放大输出,同时在UHF频段时采用普通射频电缆作为功率分配合成器,降低成本,可靠性高。
- 专利类型实用新型
- 申请人重庆洪深现代视声技术有限公司;
- 发明人孙寿根;陈亚非;
- 地址400020重庆市江北区桥北村262号12-1
- 申请号CN200720124399.X
- 申请时间2007年05月31日
- 申请公布号CN201045760Y
- 申请公布时间2008年04月09日
- 分类号H04N5/44(2006.01);
