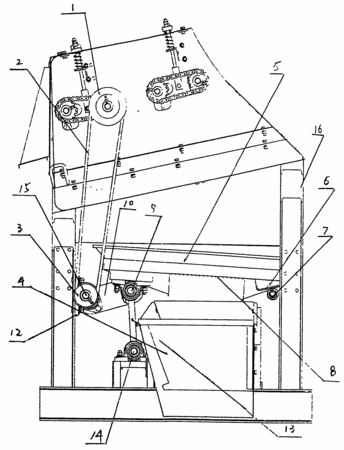

摘要：本实用新型涉及一种玉米收获机籽粒回收装置，包括振动筛传动轴、支撑轴，在传动轴的一端安装有被动带轮，所述被动带轮通过皮带与玉米收获机的主动带轮连接，所述传动轴另一端安装有偏心轮，在所述偏心轮的偏心孔内设有驱动轴，在所述驱动轴上安装有连杆，所述支撑轴从所述连杆上穿过，所述支撑轴与振动筛的两侧固定连接，支撑轴通过摆杆与摆动轴连接，所述摆动轴通过轴承座与玉米收获机支架固定，支架上安装有滚动轴承，在振动筛前端安装有向斜坡状的振动滑道，振动滑道在所述滚动轴承上面滑动。本实用新型可回收玉米收获过程中，碰、刻、掉的籽粒，回收率为90％以上，其振动频率，振幅可调，并根据玉米收获季节不同进行调整，不堵塞、不丢粒。
- 专利类型实用新型
- 申请人北京亨运通机械有限公司;
- 发明人李庆贵;张福成;王世秀;胡泽明;
- 地址101102北京市通州区马驹桥镇西店村
- 申请号CN200620175246.3
- 申请时间2006年12月22日
- 申请公布号CN200990790Y
- 申请公布时间2007年12月19日
- 分类号A01D45/02(2006.01);
