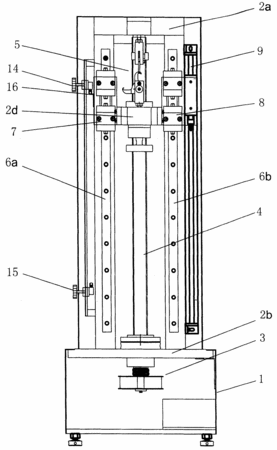

摘要：本实用新型涉及一种弹簧拉压试验机。它包括有机座和机架，机架主要由上横梁、下横梁以及直线导轨支架组成，在机座内装有与控制单元连接的传动装置，在传动装置的输出端通过连接件与呈竖直状态的滚珠丝杠下端紧固连接，滚珠丝杠通过轴承活动连接在上横梁和下横梁之间，在滚珠丝杠上螺纹活动套接有中横梁，在中横梁与上横梁、下横梁之间装有拉压夹具传感器装置；与滚珠丝杠平行的光栅尺装设在机架上；在滚动丝杠的两侧分别平行装设有两对称的直线导轨，在两直线导轨上分别套接有左、右连接块，起导向稳定作用的左、右连接块与中横梁紧固连接。采用上述结构后，其具有测量精密、导向精度高、成本较低、整机刚性高、传动效率高的特点。
- 专利类型实用新型
- 申请人深圳市新三思材料检测有限公司;
- 发明人王欢;肖宏龙;董学士;肖丛寅;倪书世;
- 地址518000广东省深圳市南山区沙河西路茶光工业村100号
- 申请号CN200620016758.5
- 申请时间2006年12月26日
- 申请公布号CN200986512Y
- 申请公布时间2007年12月05日
- 分类号G01N3/08(2006.01);G01M19/00(2006.01);
