一种带SATA接口的光驱

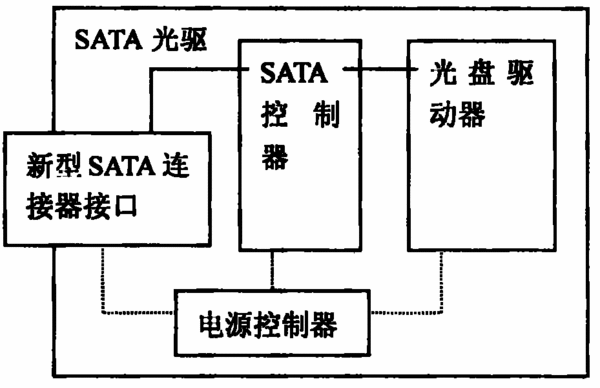

　　摘要：本实用新型涉及带SATA接口的光驱，包括：壳体容纳承载下述器件并保护其内器件；壳体内的光盘驱动器用于对光存储介质进行数据读取或写入；电源控制器，连接SATA连接器接口、SATA控制器和光盘驱动器并控制SATA控制器和光盘驱动器的供电；SATA连接器接口与SATA控制器、电源控制器连接；壳体内的SATA控制器，连接SATA连接器接口，并连接控制所述的光盘驱动器；SATA连接器接口包括本体和于本体两端延伸出的端子部，一端连接于光驱内的相应端子形成电路回路；另外一端用以与外部设备SATA连接器接口连接；端子部包括端子承载部和多个端子；端子包括数据端子和电源端子，两者电性隔离并分布于同一端子承载部上。

专利类型实用新型
申请人北京华旗资讯数码科技有限公司;
发明人李栋;施勇军;
地址100080北京市海淀区北四环西路58号理想国际大厦11层
申请号CN200620023199.0
申请时间2006年07月03日
申请公布号CN200972778Y
申请公布时间2007年11月07日
分类号G11B33/00(2006.01);G11B7/00(2006.01);G06F13/00(2006.01);G06F3/06(2006.01);
