大功率LED交通信号灯

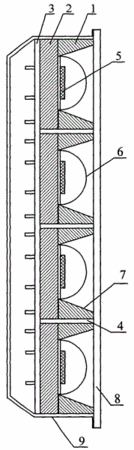

　　摘要：本实用新型提供一种大功率LED交通信号灯。其采用1W以上的大功率、高亮度的半导体发光二极管(LED)作为光源，光源模块线路板包括表层、中间层和底层，表层上排列着整齐的二维阵点，每个阵点内设置有LED晶粒，在表层与中间层的接触面并对应于每个阵点位置设有焊盘，LED晶粒固定在焊盘上，LED晶粒的外表面涂有保护胶，其周围为反射碗，在底层上安装有控制驱动电路及元件，底层电路板底面设有散热器，中间涂敷导热胶；壳体的前口与出光透镜连接。本实用新型大功率LED交通信号灯光线集中、工作寿命长、安全可靠、节省能源、性能佳、功能全，宜于行业内推广使用。

专利类型实用新型
申请人南京汉德森科技股份有限公司;
发明人孙建国;梁秉文;李健;
地址211100江苏省南京市江宁科学园科建路666号
申请号CN200620126171.X
申请时间2006年10月20日
申请公布号CN200965178Y
申请公布时间2007年10月24日
分类号F21S8/00(2006.01);F21V19/00(2006.01);F21V29/00(2006.01);H05K1/00(2006.01);G08G1/095(2006.01);F21W111/02(2006.01);F21Y101/02(2006.01);
