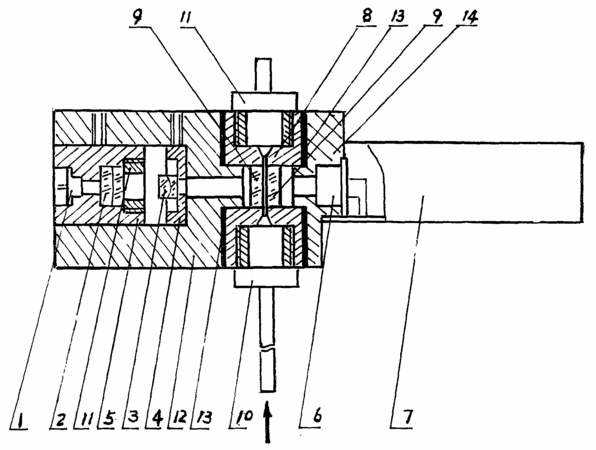

摘要:本实用新型涉及一种对注射液中不溶性微粒大小和数量进行检测的装置。光阻式传感器检测装置,采用一个半导体激光二级管作为光源发射器,发射光分别经过2组准直透镜组照射至样品流通室。样品流通室通道为矩形,矩形通道的上下端开有锥度,矩形通道的宽度为250μm,矩形通道的左右两侧用带有光阑的红宝石窗封闭。发射光束穿过左侧红宝石窗、狭缝通道及右侧红宝石窗投射至光电接收管。放大电路将接收到的光电信号放大后输出稳定的负脉冲电压。电压和微粒的大小成正比关系。本实用新型的特点是:将激光器,光学镜组、样品室和光电检测等合为一体,改变了用显微镜检测的传统手工方式,为检测注射液中不溶性微粒提供了传感检测专用装置。
- 专利类型实用新型
- 申请人天津市天大天发科技有限公司;
- 发明人高玉成;曲丹丹;薛剑英;罗诗金;李国伟;张总路;
- 地址300384天津市南开区华苑新技术产业园区鑫茂科技园B4AB
- 申请号CN200620027386.6
- 申请时间2006年09月22日
- 申请公布号CN200962086Y
- 申请公布时间2007年10月17日
- 分类号G01N21/01(2006.01);G01N15/00(2006.01);
