    复合微带印刷振子宽带天线

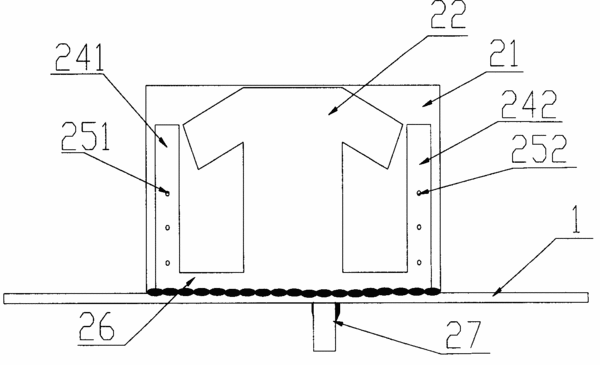

      摘要:本发明涉及一种微带印刷振子天线,包括地板和至少一个与地板相连接的微带振子单元;该振子单元包括介质基片、振子臂和平衡-不平衡变换器;所述振子臂位于所述介质基片的一侧表面之上,所述平衡-不平衡变换器位于所述介质基片的另一侧表面之上;在所述振子臂的两侧设有复合单元,在所述平衡-不平衡变换器两侧也设有复合单元;所述平衡-不平衡变换器两侧的复合单元通过金属化孔与所述振子两侧的复合单元相连。通过调节振子臂与复合单元的间距以及复合单元的高度,对天线的空间带宽进行控制。当具有所述复合单元的微带天线组成天线阵时,可以减少天线单元间的互耦。
    • 专利类型发明专利
    • 申请人东南大学;飞利浦(中国)投资有限公司;
    • 发明人洪伟;华光;周翔;朱晓维;
    • 地址210096 江苏省南京市四牌楼2号
    • 申请号CN200510005023.2
    • 申请时间2005年01月31日
    • 申请公布号CN1815811B
    • 申请公布时间2012年05月09日
    • 分类号H01Q13/08(2006.01)I;H01Q1/36(2006.01)I;
