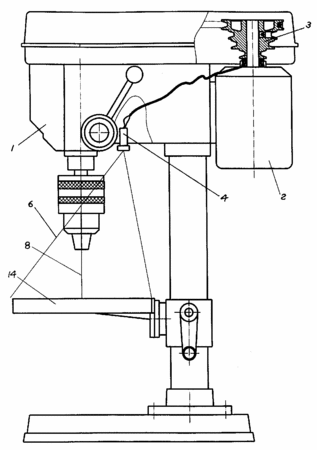

摘要:一种孔加工机械的自发电激光定位装置。孔加工机械包括主轴箱、电机以及主动皮带轮等,主轴箱下面固定着两个激光发射器,两个激光发射器分别向下发出平面光束,两平面光束的交线与主轴的中心重合。两个激光发射器与感生电流线圈连接供电。感生电流线圈包括固定在电机的端盖上的线圈、固定在线圈中的铁芯、固定在主动皮带轮下沿上的永久磁体。线圈与永久磁体的固定位置距电机轴线的距离相等。永久磁体与主动皮带轮之间以铜片固定粘接。线圈和永久磁体可各有两个,它们分别沿半径相同的同心圆均布。它利用电机的旋转自发电,节能效果好,激光发射器的供电充足,操作、制造简单方便。可广泛应用于各种台钻、立钻、车床等孔加工机械中。
- 专利类型发明专利
- 申请人青岛地恩地机电科技股份有限公司;
- 发明人张永升;周立宝;
- 地址266101山东省青岛市崂山区株洲路151号
- 申请号CN200510044299.1
- 申请时间2005年08月16日
- 申请公布号CN1730236A
- 申请公布时间2006年02月08日
- 分类号B23Q3/18(2006.01);
