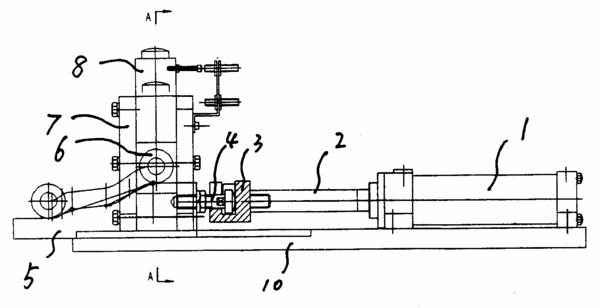

摘要：本发明公开了一种高速加工中心机床上对回转托板抬起的四曲线低冲击高速抬起机构。它包括液压油缸[1]、垂直滑道[7]、位于垂直滑道[7]内的滑动体[8]，其特征在于：在垂直滑道[7]内位于滑动体[8]的下方设有滚轮[6]，滚轮[6]与其下方的板式凸轮[5]相配，板式凸轮[5]置于底座[10]上的滑道内并与液压油缸[1]内的活塞杆[2]的外端头相接，所述的板式凸轮[5]上部的工作曲线依次为：第一段垂直行程0毫米，水平行程5毫米，由一段直线组成；第二段垂直行程12.5毫米，水平行程48毫米，由两段抛物线组成；第三段垂直行程5毫米，水平行程80毫米，由一段直线组成；第四段垂直行程32.5毫米，水平行程112毫米，由两段抛物线组成；第五段垂直行程0毫米，水平行程5毫米。抬起过程中速度波动小，无冲击，运行平稳。
- 专利类型发明专利
- 申请人大连机床集团有限责任公司;
- 发明人吴平;宋鸿升;周建东;
- 地址116000辽宁省大连市鞍山路38号
- 申请号CN200510046643.0
- 申请时间2005年06月08日
- 申请公布号CN1718367A
- 申请公布时间2006年01月11日
- 分类号B23Q1/25(2006.01);
