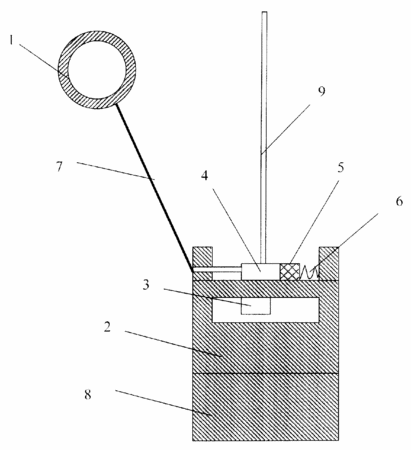

摘要:一种磁控液面开关装置,由一个浮球和一个密封的塑胶外壳构成,塑胶外壳内设置有一个磁控开关,塑胶外壳上端的外侧设置有一个滑槽,滑槽内设置有一个塑胶滑块,塑胶滑块中密封有一个磁铁,磁铁由钕铁硼材料构成。塑胶滑块的一端通过一个弹性元件与塑胶外壳连接,塑胶滑块的另一端通过一个连接带与浮球连接,磁控开关上连接有导线,导线设置在护套中,护套与塑胶外壳密封。塑胶外壳放置于液面以下,浮球通过连接带牵引塑胶滑块,液面的升高或降低,导致浮球牵引塑胶滑块的位置改变,在设定的位置克服弹性元件的拉力,改变磁铁位置,从而使塑胶外壳中的磁控开关动作。本发明可以实现液面开关的功能,同时,密封结构简单,加工制造容易。
- 专利类型发明专利
- 申请人上海万森水处理有限公司;
- 发明人沈志昌;
- 地址200050上海市安西路35号
- 申请号CN200410025380.0
- 申请时间2004年06月23日
- 申请公布号CN1713323A
- 申请公布时间2005年12月28日
- 分类号H01H36/02;H01H35/18;
