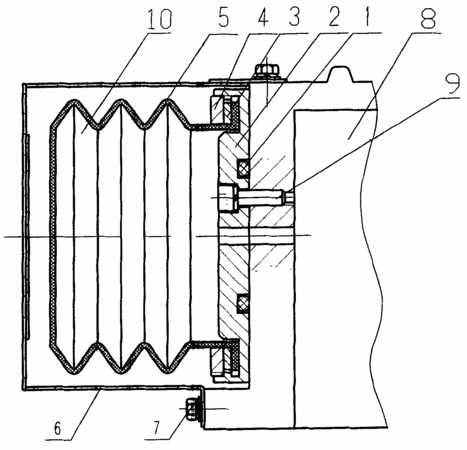

摘要:本发明涉及射线源使用的绝缘部件,更详细地说涉及一种X射线源用绝缘油膨胀部件。其包括壳体、密封圈、密封法兰盘、伸缩胶囊、压环圈、压环组成,其特征在于伸缩胶囊设置在壳体内,其开口向外,制成一端为封闭一体形式,另一端为翻边平面形式,压环圈与压环依次设置在伸缩胶囊翻边平面内侧柱形面上,密封法兰盘内侧环形平面压紧在伸缩胶囊翻边平面上形成密封面。本发明的伸缩胶囊与现有技术中的伸缩胶囊相比较,去掉了一端的密封结构,减少了渗漏油几率;另一端采用平面紧压形式密封结构,安装简便可靠,有效的防止了由于弹簧钢丝圈的疲劳变形、橡胶老化裂纹断裂等原因造成的渗漏油现象。
- 专利类型发明专利
- 申请人北京中盾安民分析技术有限公司;公安部第一研究所;
- 发明人肖建生;陈力;
- 地址102200 北京市昌平区科技园区火炬街2号
- 申请号CN200510084048.6
- 申请时间2005年07月18日
- 申请公布号CN1711007B
- 申请公布时间2011年04月13日
- 分类号H05G1/02(2006.01)I;
