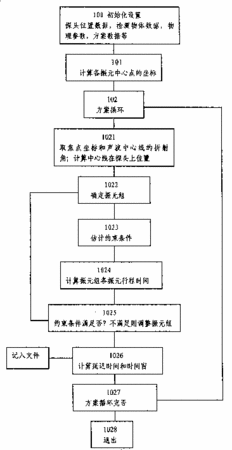

摘要：本发明提供一种全数字式相控阵超声检测系统控制声束聚焦扫描和接收的方法，包括如下步骤：a：计算各振元中心点的坐标值；b：确定振元组；c：确定声程时间；d：对振元组内所有振元求对应的发射和接收延迟时间以及时间窗；e：各振元按上述对应的发射及接收延迟时间分别发射及接收；采用这种阵列型探头的检测系统具有如下突出优点：1.所需要的聚焦声束和回波接收是由多路高速电子器件控制完成的，不需要改变探头和检测区域的相对位置即可以高速完成对检测区域的声束聚焦扫描检测，具有很高的工作效率。2.可以数字化地精细确定聚焦声束扫描方案和缺陷反射源位置，提高了检测质量。
- 专利类型发明专利
- 申请人上海市计算技术研究所;
- 发明人张国彬;
- 地址200040上海市愚园路546号
- 申请号CN03115224.4
- 申请时间2003年01月28日
- 申请公布号CN1521501A
- 申请公布时间2004年08月18日
- 分类号G01N29/04;G01N29/10;
