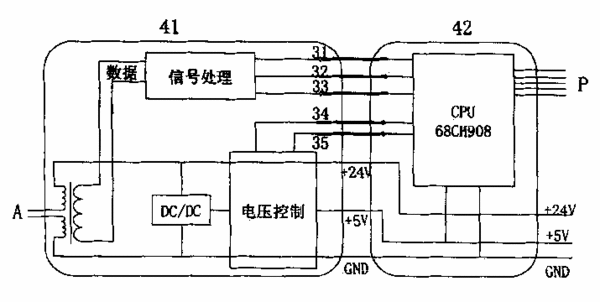

摘要：本发明属于总线网络形式的智能家庭系统领域,为一种智能家庭网络系统总线接口单元,包括数据收发模块和与其相连的通讯控制器及存储在其中的由系统程序和应用程序组成的软件模块,数据收发模块由变压器及分别联接在其两端的DC/DC变换器、电压控制电路和信号处理电路构成;其中,该数据收发模块中的信号处理电路与通讯控制器通过发送、接收、控制三条通讯线路相连;数据收发模块中的电压控制模块与通讯控制器通过保存、复位、两条控制线路相连;本发明通过通讯控制器的通用外部接口和外部的设备相连接。利用这种接口单元可构造分布式的、采用两线制的网络控制系统,具有自动检错功能、可靠性高、工程布线成本低、方便与家庭设备连接的优点。
- 专利类型发明专利
- 申请人清华大学;清华同方股份有限公司;
- 发明人杨士元;叶朝辉;徐海;谢宇俊;潘龙;董炜;热娜古丽;
- 地址100084北京市海淀区清华园清华大学
- 申请号CN02117322.2
- 申请时间2002年05月17日
- 申请公布号CN1380613A
- 申请公布时间2002年11月20日
- 分类号G06F13/10;G06F13/42;
