一种直线驱动轴装置及应用

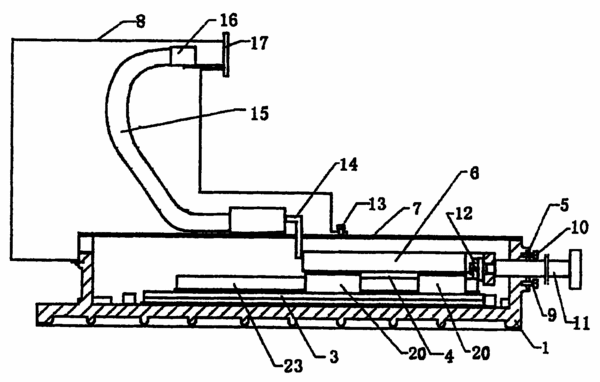

　　摘要：本发明公开了一种直线驱动轴装置及应用。由直线马达、箱体、滑板、拖链、防护罩和盖板组成，直线马达包含动子和定子(可拼接的磁铁板)，将动子固定于滑板，滑板安装在直线导轨副上，同时滑板上固定并引出推送杆，直线导轨副和定子固定于箱体内部，将箱体与盖板密闭连接加以防护，推送杆与箱体间有密封圈加以密封，这样构成一套独立动力直线驱动轴装置。将该装置固定于机床不动件上，推送杆联接移动部件，在直线电机推力作用下，机床上的移动部件即可完成直线往复运动。本发明解决了直线电机的防护问题。解决了在加工过程中有金属切屑及冷却液进入电机吸附在磁铁上这一难点，具有安装方便，安全有效的优点，适用于各类机床应用。

专利类型发明专利
申请人北京机电院高技术股份有限公司;
发明人刘景祎;王作钧;邵景;李绪成;王习贞;方旭映;
地址100027北京市朝阳区工体北路4号
申请号CN03146350.9
申请时间2003年07月10日
申请公布号CN1285164C
申请公布时间2006年11月15日
分类号H02K41/02(2006.01);H02K33/00(2006.01);B23Q5/28(2006.01);B23Q5/54(2006.01);
