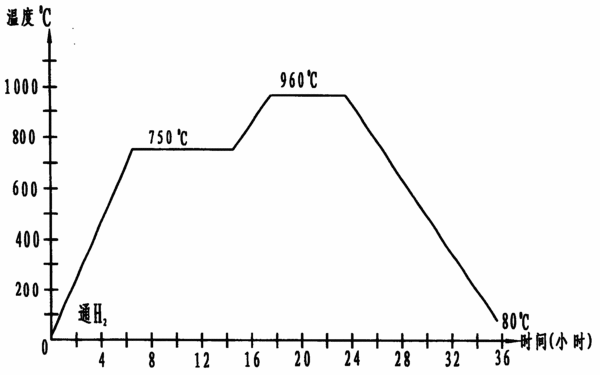

摘要：一种低空白纯铁助熔剂的制备方法，制备方法是先电渣重熔，纯铁自耗电极棒料熔化并结晶成电渣重熔纯铁棒料；然后把纯铁棒料车削成铁屑，再磨细，筛选出尺寸0.28-0.90毫米的纯铁细屑；把纯铁细屑装入箱式电阻炉中通入氢气还原其中的碳和硫，温度上升到740℃-780℃时保温7-9小时，温度上升到950℃-1000℃保温5-7小时，关闭电源自由降温，降到70℃-90℃时，停止输入氢气，制成含C＜0.001％，S＜0.001％的纯铁助熔剂。再次通入氢气装入箱式电阻炉还原，制成含C＜0.0005％，S＜0.0005％的纯铁助熔剂。本制备方法制的纯铁助熔剂含碳、硫含量都很低，制备成本低。
- 专利类型发明专利
- 申请人太原钢铁(集团)有限公司;
- 发明人魏绪俭;金宪哲;
- 地址030003山西省太原市尖草坪2号
- 申请号CN200510012442.9
- 申请时间2005年04月07日
- 申请公布号CN1280432C
- 申请公布时间2006年10月18日
- 分类号C21C7/072(2006.01);C21C7/064(2006.01);C21C7/068(2006.01);
教育装备采购网在线客服
京公网安备11010802043465号
