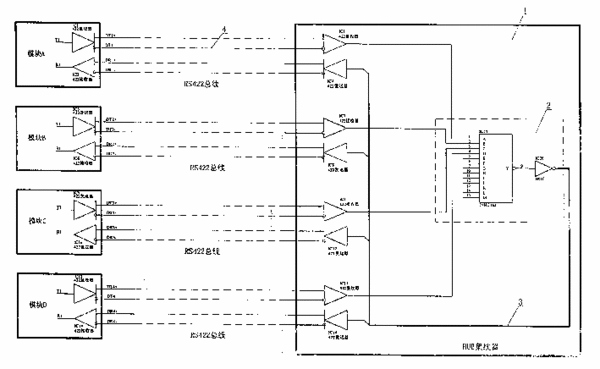

摘要：该发明公开了一种与现场控制机内部模块通讯的设备及实现方法，属于自动化系统中的现场控制模块通讯技术。该与现场控制机内部模块通讯的设备包括全双工总线、集线器和具有与门功能的逻辑运算电路，全双工总线与集线器连接作为集线器的输入/输出口；逻辑运算电路的多个输入端分别与集线器的输入连接，逻辑运算电路的输出端通过一根总线与集线器的各输出连接。该发明的实现方法是，外部模块通过全双工总线与集线器进行半双工方式的数据交换；集线器将各模块的输入数据通过逻辑“与”运算耦合到一条总线上，再经该条总线把数据发送到各模块。该发明解决了现有技术中串行总线式连接可靠性差及冗余设计所造成的硬件双重开销，以及软件复杂等缺点。该发明主要应用于自动化系统中现场控制模块的连接及通讯。
- 专利类型发明专利
- 申请人清华同方股份有限公司;
- 发明人何国霖;董世运;卓明;戈彦霞;武芳瑛;
- 地址100083北京清华同方科技广场A座2907
- 申请号CN01134463.6
- 申请时间2001年11月05日
- 申请公布号CN1168021C
- 申请公布时间2004年09月22日
- 分类号G06F13/38;
