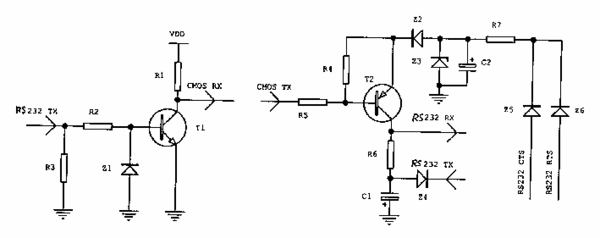

摘要：本发明公开了一种微型自记仪器与计算机连接用的通讯接口电路，其结构特点是，将CMOS电平转换为RS232电平电路的正电源部分由二极管、电阻、稳压二极管、电解电容组成。在回路中二极管起单向导电作用，可防止RS232的CTS端和RTS悬空情况下，电源从CMOS的TX端经电阻、稳压二极管流向地回路而形成的电流耗。或者在回路中加设升压电路，使通讯接口适用范围拓宽。用现有技术相比，本发明具有通讯可靠、适用范围广、省电池能源的特点。
- 专利类型发明专利
- 申请人清华同方股份有限公司;
- 发明人朱彦武;
- 地址100084北京市2670信箱212室李国良
- 申请号CN99119704.6
- 申请时间1999年09月28日
- 申请公布号CN1108555C
- 申请公布时间2003年05月14日
- 分类号G06F3/06;
