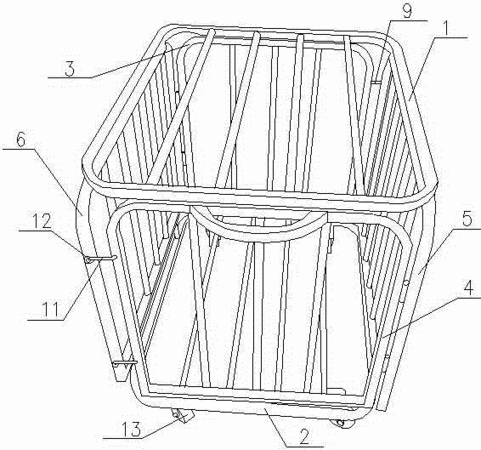

摘要：折叠篮球筐，涉及体育用具的设计技术领域。本发明包括上篮框、下篮框、左篮框、右篮框、前篮框、后篮筐；前篮框、左篮框、后篮框和右篮框分别依次垂直设置于下篮框与上篮框之间；在下篮框的前框架上方设置若干个连接块，在下篮框的后框架上方设置若干个连接柱；前篮框的下端与各连接块铰接，后篮框的下端与各连接柱铰接；左篮框一侧与后篮框铰接，另一侧设有第一挂钩，在前篮框上设有与第一挂钩配合的第一挂孔；右篮框一侧与前篮框铰接，另一侧设有第二挂钩，在后篮框上设有与第二挂钩配合的第二挂孔；上篮筐一侧与后篮框铰接；在下篮框的下方四周分别设置万向轮。本发明便于收纳，方便推拉，省力方便，适用于篮球收纳框的设计。
- 专利类型发明专利
- 申请人江苏杰威体育设施有限公司;
- 发明人佟海杰;
- 地址225200 江苏省扬州市江都区武坚镇武坚工业园
- 申请号CN201510623381.3
- 申请时间2015年09月28日
- 申请公布号CN106552410A
- 申请公布时间2017年04月05日
- 分类号A63B69/00(2006.01)I;A63B47/00(2006.01)I;
