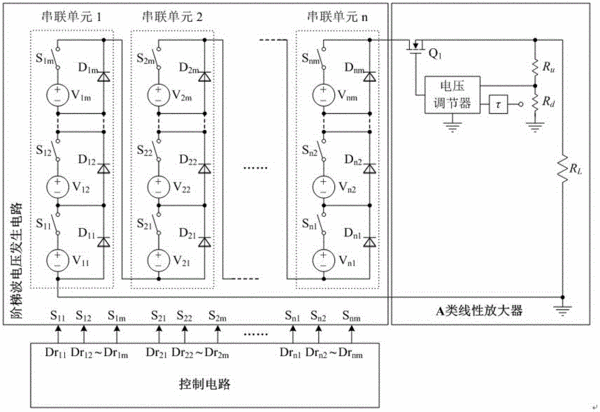

摘要：一种高宽带包络线跟踪电源及其控制方法，该电源包括阶梯波电压发生电路、控制电路和A类线性放大器，阶梯波电压发生电路由n个串联单元串联而成，每个串联单元由m个电压发生电路单元串联而成；该控制方法在m个拟合脉冲信号中，按照时序先后取n组一个变化周期内的m个拟合脉冲，将任意一组中m个拟合脉冲的上升沿独立分配给一组控制信号,即作为该组控制信号的上升沿，将任意一组中的m个拟合脉冲的下降沿独立分配给一组控制信号，即作为该组控制信号的下降沿，在高带宽包络线跟踪条件下，可以有效扩展开关管的开通和关断时间，以确保其充分开通和充分关断，从而提升开关管高频工作时的开关性能和工作可靠性，真正实现高带宽包络线跟踪。
- 专利类型发明专利
- 申请人南京工业大学;
- 发明人郗焕;
- 地址210009 江苏省南京市新模范马路5号
- 申请号CN201610972534.X
- 申请时间2016年11月07日
- 申请公布号CN106505855A
- 申请公布时间2017年03月15日
- 分类号H02M3/156(2006.01)I;
