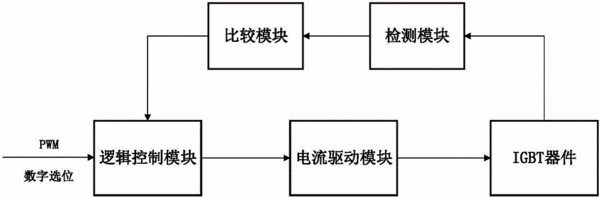

摘要：本发明公开了一种降低开关损耗的IGBT器件驱动电路及方法，包括检测模块，电流驱动模块，比较模块和逻辑控制模块；逻辑控制模块的输入端用于连接外部的脉宽调制信号和数字位选信号，逻辑控制模块的反馈端连接比较模块的输出端，电流驱动模块的输入端连接至逻辑控制模块的输出端，电流驱动模块的输出端用于连接IGBT器件的控制端，检测模块的输入端用于连接至IGBT器件的输出端，检测模块的输出端连接至比较模块的输入端。本发明可降低IGBT器件的关断功率损耗，避免因关断导致的电流电压过冲烧毁器件，同时可以精确控制驱动电路的输出电压和电流，在不增大IGBT关断过冲电压的同时加快关断速度，信号延迟较小，可保证IGBT器件在短暂的关断时间内驱动模块的反馈回路正常工作。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人童乔凌;聂成鲲;李启东;蔡亚坤;陈飞;张侨;闵闰;陈晨;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201611004739.5
- 申请时间2016年11月15日
- 申请公布号CN106505839A
- 申请公布时间2017年03月15日
- 分类号H02M1/08(2006.01)I;H02M1/44(2007.01)I;
