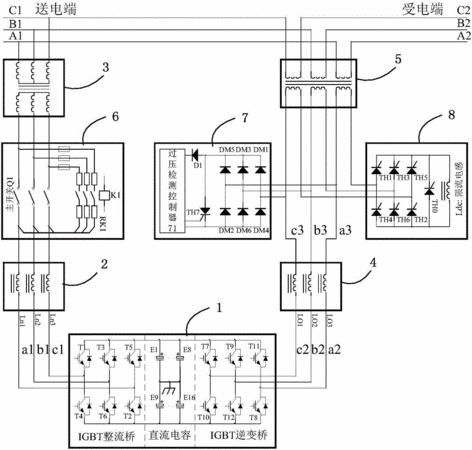

摘要：本发明公开一种限流式UPFC保护系统，包括UPFC，所述UPFC进线端依次通过进线缓冲滤波电路、并联变压器与三相电路相连，所述UPFC出线端依次通过出线缓冲滤波电路、串联变压器与限流器相连；所述进线缓冲滤波电路和并联变压器之间串联有进线过流保护电路，所述出线缓冲滤波电路和串联变压器之间并联有输出过压保护电路，所述串联变压器直接接入三相电路。上述限流式UPFC保护系统，通过进线过流保护电路和输出过压保护电路，可以保护限流式UPFC免受过压过流危害，并且保护自动动作，没有时延。
- 专利类型发明专利
- 申请人国网浙江省电力公司绍兴供电公司;国家电网公司;国网浙江省电力公司;浙江大学;
- 发明人张亮;陈晓宇;蔡重凯;江道灼;李电;魏伟明;徐宁;俞永兴;郭易木;茹惠东;劳德伽;陶涛;
- 地址312000 浙江省绍兴市胜利东路58号
- 申请号CN201611243142.6
- 申请时间2016年12月29日
- 申请公布号CN106505531A
- 申请公布时间2017年03月15日
- 分类号H02H7/22(2006.01)I;H02H9/02(2006.01)I;
