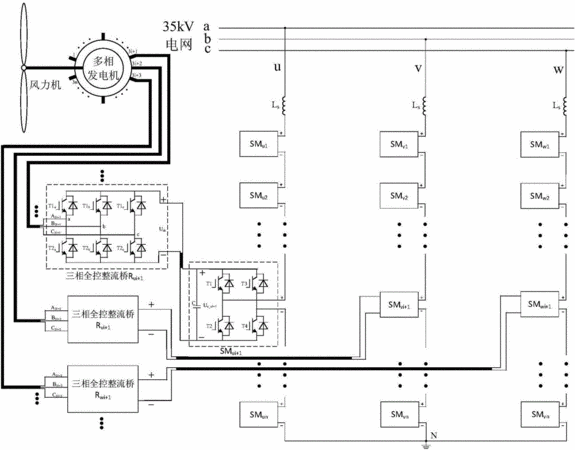

摘要：本发明公开了一种高压大功率风力发电系统及其控制方法，由多相永磁直驱风力发电机，3n个三相全控整流桥换和H桥级联多电平逆变器组成。多相大功率永磁直驱风力发电机共有9n相输出，n为正整数，每3相构成一套绕组，共构成3n套绕组；每套绕组经过一个三相全控整流桥换流后，连接至H桥级联多电平逆变器每个子模块的直流侧，H桥级联多电平逆变器交流输出端接入三相电网。三相全控整流桥采用最大功率跟踪控制，实现风力发电机的单位功率因数输出。H桥级联多电平逆变器实现高压接入，交流侧直接接入35kV交流电。本发明可以将低压大功率永磁直驱风力发电系统通过变流器直接接入高压输电系统，省略了升压变压器，降低了成本。
- 专利类型发明专利
- 申请人湖南大学;
- 发明人荣飞;李旺;黄守道;高剑;罗德荣;王辉;
- 地址410082 湖南省长沙市岳麓区麓山南路2号
- 申请号CN201610813879.0
- 申请时间2016年09月09日
- 申请公布号CN106452098A
- 申请公布时间2017年02月22日
- 分类号H02M5/458(2006.01)I;H02J3/38(2006.01)I;F03D7/02(2006.01)I;F03D9/25(2016.01)I;
