缝隙阵列加载4单元多频高隔离度微带MIMO天线

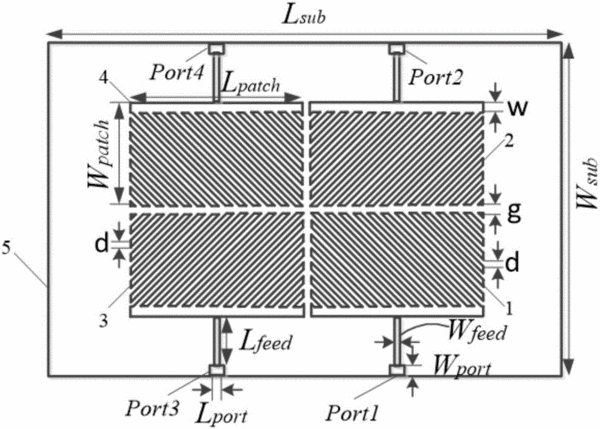

　　摘要：本发明提供了一种缝隙阵列加载4单元多频高隔离度微带MIMO天线，涉及无源器件中天线研究领域，本发明的四单元天线单元具有T型馈电耦合线端口，采用在辐射贴片上周期性加载缝隙阵列实现极化分集，从而提高天线隔离度，四单元MIMO天线系统，不但抑制了天线之间的耦合，而且激励出更多的谐振频点，改善了高次模的方向图，并且天线的尺寸也得到了很大的减缩；耦合馈电线及以及辐射单元均采用微带线，使天线剖面较低，且易于加工；设计的天线具有多个频点频工作特性，具有稳定的极化分集特性，介质基板价格低廉，易于购买，总之，本发明制作成本低，易于加工，可批量生产，具有较大的实际应用价值。

专利类型发明专利
申请人西北工业大学;
发明人李海雄;张改改;丁君;郭陈江;
地址710072 陕西省西安市友谊西路127号
申请号CN201611025001.7
申请时间2016年11月22日
申请公布号CN106450755A
申请公布时间2017年02月22日
分类号H01Q1/52(2006.01)I;H01Q13/10(2006.01)I;H01Q1/24(2006.01)I;H01Q1/36(2006.01)I;H01Q21/00(2006.01)I;
