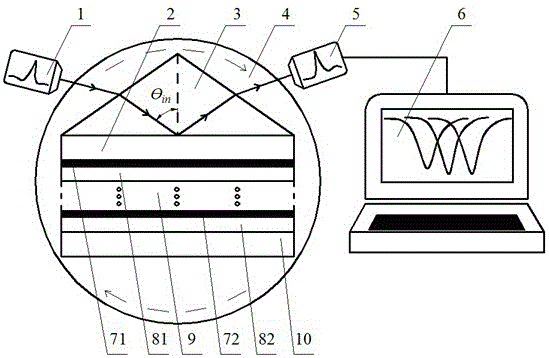

摘要:本发明涉及一种基于掺杂的石墨烯缓冲层堆栈SPR传感器系统。包括单频太赫兹发射器、太赫兹探测器、高折射率锗棱镜、旋转平台、信号处理器、待测样品、掺杂的单层石墨烯、缓冲层、基底,掺杂的单层石墨烯之间由所述缓冲层隔离,形成石墨烯/缓冲层堆栈,至少一层的石墨烯/缓冲层堆栈置于所述基底上;待测样品位于所述高折射率锗棱镜底部与石墨烯/缓冲层堆栈之间,形成Otto的表面等离子共振折射率传感结构,平放于所述旋转平台上,由旋转平台带动旋转,进行太赫兹光源入射角度的调制。本发明基于掺杂的石墨烯/缓冲层堆栈SPR传感技术,研究利用不同入射角度的太赫兹反射谱中SPR波谷的漂移,实现物体折射率的检测,该系统结构简单、操作方便,可靠性强。
- 专利类型发明专利
- 申请人福州大学;
- 发明人钟舜聪;黄异;姚海子;
- 地址350108 福建省福州市闽侯县上街镇大学城学园路2号福州大学新区
- 申请号CN201611007021.1
- 申请时间2016年11月16日
- 申请公布号CN106442477A
- 申请公布时间2017年02月22日
- 分类号G01N21/73(2006.01)I;
