直角接头组件

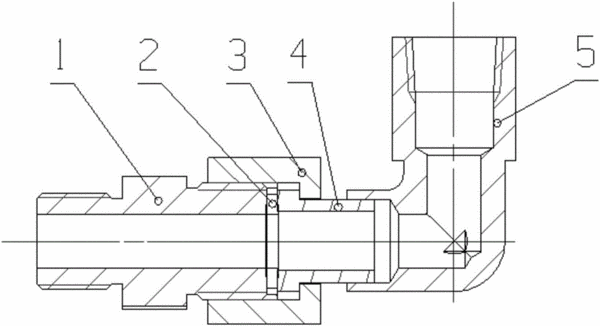

　　摘要：本发明公开了一种直角接头组件。该直角接头组件包括：过渡接头，其两端均为直螺纹结构，中间为六角头结构，该过渡接头的一端与机体的暖风取水口连接；密封垫；以及暖风供水接头，其包括：螺母、管路和直角接头，所述螺母的一端具有与所述过渡接头的直螺纹结构适配的内螺纹，所述密封垫布设在所述螺母与所述过渡接头之间，所述螺母的另一端与所述管路的一端采用阶梯面接触限位的间隙配合，所述管路的另一端与所述直角接头采用过盈配合固定。该直角接头组件采用组合螺纹方案进行装配，在直角接头拧紧力矩以后，人为控制直角接头的安装朝向位置，能够在整机管路设计安装中进行过渡连接使用。

专利类型发明专利
申请人广西玉柴机器股份有限公司;
发明人卢猛;张通;何化;陶正勇;
地址537005 广西壮族自治区玉林市天桥西路88号
申请号CN201611120606.4
申请时间2016年12月08日
申请公布号CN106439348A
申请公布时间2017年02月22日
分类号F16L43/00(2006.01)I;F16L19/025(2006.01)I;F16L19/03(2006.01)I;F16L15/00(2006.01)I;
