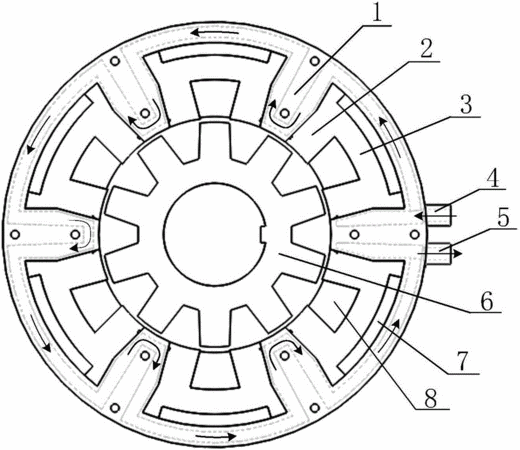

摘要：本发明公开了一种电机定子冷却结构，其包括内壁向内凸起形成多个水套齿的冷却水套，电机定子铁心模块刚好嵌插入水套齿之间形成的空隙，并与水套齿抵接固定，冷却水套内部有由水道隔离筋分开形成多条环绕的水道支路，水套齿内部空腔内，有与水套成一体的水道挡板伸入，该水道挡板顶部和两侧面分别与水套齿内壁形成沿空腔内壁的水道。本发明还公开了具有上述冷却结构的开关磁阻电机，该电机绕组线圈缠绕在模块化定子铁心齿部间及轭部形成的条形槽内，电机定子铁心模块由两端的铁心压条压紧并且固定。本发明可以对电机绕组进行很好的冷却，而且使得电机的定子铁心模块的安装及固定简单可靠，并具有减震降噪的功能。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人曲荣海;范兴纲;李大伟;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201610908061.7
- 申请时间2016年10月18日
- 申请公布号CN106411052A
- 申请公布时间2017年02月15日
- 分类号H02K9/197(2006.01)I;
