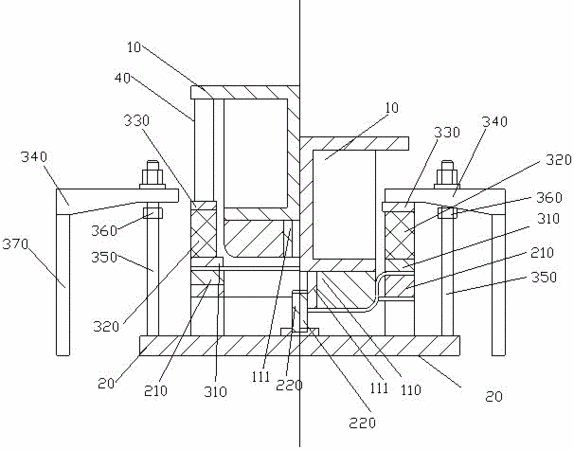

摘要：本发明提供一种压边力可调式拉深模结构及其使用方法，包括设置于单动压力机上的冲压模，所述冲压模包括用于实现产品拉深成型的拉深凹模及拉深凸模，拉深凹模及拉深凸模旁侧设有用于提供产品压边力的夹紧装置，所述夹紧装置包括设置于产品边缘上部的压边圈，压边圈上方设有卡板，卡板中部贯穿有固定于单动压力机上的螺杆，卡板上下端设有与螺杆螺纹配合的锁紧螺母实现对卡板的固定，卡板固定于能驱动卡板横向移动的横向平移机构上，所述卡板中部具有以供螺杆让位的槽孔。本发明结构简单，能够利用本装置方便实现对产品在拉深工序中进行测试和完善，并且在试模复合标准的情况下保证产品的批量生产中拉深过程保证压边力不变符合产品生产需求。
- 专利类型发明专利
- 申请人福州大学;
- 发明人陈功振;
- 地址350108 福建省福州市闽侯县上街镇大学城学园路2号福州大学新区
- 申请号CN201610959292.0
- 申请时间2016年10月27日
- 申请公布号CN106391866A
- 申请公布时间2017年02月15日
- 分类号B21D37/10(2006.01)I;B21D22/22(2006.01)I;
