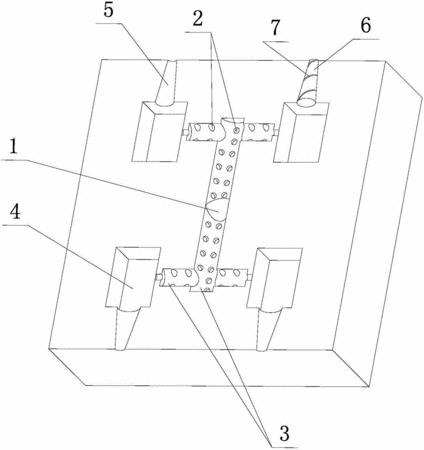

摘要：本发明公开了一种注塑模具，它由两块分模具拼合而成，模具内部设有依次连通的主浇道(1)、分浇道(3)和型腔(4)，主浇道(1)和分浇道(3)的浇道壁均匀分布有多个圆形凹坑(2)；该模具的每块分模具均设多个与型腔(4)一一对应的弧形槽(5)，两个分模具对应位置的两个弧形槽(5)组合成一个完整的从内向外半径递减的渐小圆孔，每个渐小圆孔内紧密配合有形状与渐小圆孔吻合的圆台体(6)，圆台体(6)的侧面上设有用于连通型腔(4)和外界空气的螺旋泄压槽(7)。该模具能有效减少熔体的流动阻力、降低压力损失。
- 专利类型发明专利
- 申请人浙江大学宁波理工学院;
- 发明人许少锋;楼应侯;何平;王向佯;刘毅;
- 地址315000 浙江省宁波市高教园区钱湖南路1号
- 申请号CN201610977673.1
- 申请时间2016年11月08日
- 申请公布号CN106378906A
- 申请公布时间2017年02月08日
- 分类号B29C45/27(2006.01)I;B29C45/34(2006.01)I;
