一种非隔离型三相三电平V2G充放电拓扑结构及其控制方法

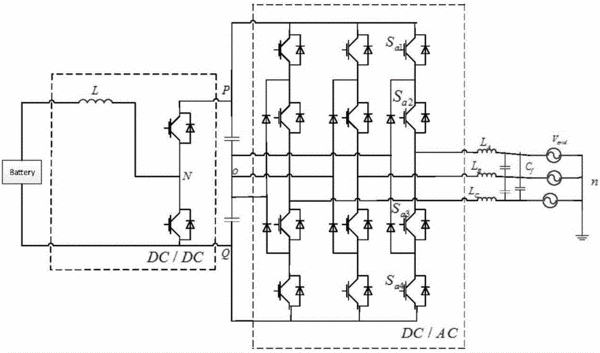

　　摘要：本发明公开了一种非隔离型三相三电平V2G充放电拓扑结构，包括主电路模块和控制电路模块，其中：所述主电路模块，由三部分级联组成，分别是DC/DC部分、H桥平衡电路和DC/AC部分，车载动力电池经双向半桥变换器，连接至直流正负母线，直流正负母线间设置有H桥平衡电路和两个分压电容C₁和C₂，与双向半桥变换器的输出端相并联；直流母线连接二极管箝位型三电平PWM变换器，三相交流电源火线经三相LC滤波器接入各相桥臂的上下桥臂连接处；所述直流母线处H桥平衡电路，其H桥平衡电路由IGBT开关管T_b1反并联快恢复二极管，或具有体内寄生二极管的开关管T_b1与单向导通续流二极管D_b1串联，构成一侧桥臂，其中间连接平衡电感L_b1，平衡电感的另一端接入直流侧中点，两侧桥臂，共阴极、共阳极连接，即上端均接至直流正母线，下端均接至直流负母线。

专利类型发明专利
申请人华北电力大学（保定）;保定友源电力科技有限公司;
发明人颜湘武;肖志恒;邓浩然;李艺;曲伟;
地址071003 河北省保定市永华北大街619号
申请号CN201610819878.7
申请时间2016年09月13日
申请公布号CN106374596A
申请公布时间2017年02月01日
分类号H02J7/02(2016.01)I;H02M7/797(2006.01)I;H02M1/12(2006.01)I;H02M1/32(2007.01)I;B60L11/18(2006.01)I;
