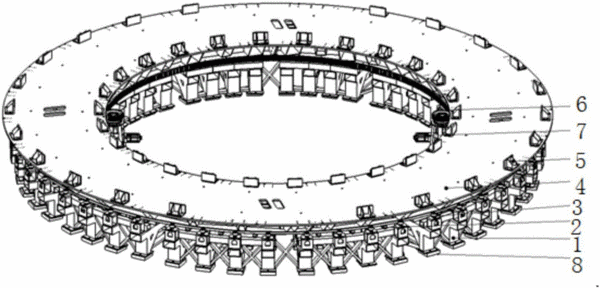

摘要：本发明公开了一种大型线圈绕制回转平台，包括有多个圆周分布的底座，所述底座上端面上设有支撑辊轮连接座和限位辊轮调整连接面，支撑辊轮连接座上分别分布有支撑辊轮连接组件，限位辊轮调整连接面上安装有限位辊轮组件；限位辊轮组件上安装有模具转盘，模具转盘由块通过销孔定位，螺栓连接的转盘部件拼接后加工而成，模具转盘底面加工有辊道面、限位面、连接面和齿圈定位面，齿圈定位面处安装有齿轮啮合部件，所述齿轮啮合部件包含有齿圈和小齿轮，齿圈与模具转盘连接，所述模具转盘上设有内外绕制模具。本发明具有整体承载能力大、定位精度高，拆卸维修方便、质量稳定、制造成本低、造型美观，实用性强等优点。
- 专利类型发明专利
- 申请人合肥聚能电物理高技术开发有限公司;
- 发明人刘志宏;闫朝辉;文伟;吴杰峰;
- 地址230031 安徽省合肥市蜀山湖路350号
- 申请号CN201610848664.2
- 申请时间2016年09月23日
- 申请公布号CN106373771A
- 申请公布时间2017年02月01日
- 分类号H01F41/04(2006.01)I;H01F41/092(2016.01)I;
