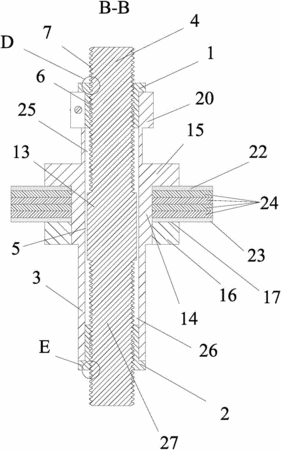

摘要:本发明公开了一种压电作动器的动力机构,包括定子基体(3)、第一驱动螺母(1)和螺杆(4),所述定子基体(3)的一端设有第一容纳孔(25);定子基体(3)外壁上设有压电陶瓷组(8);第一驱动螺母(1)上面向第一驱动螺母(1)端面一侧的第一螺牙侧面(9)垂直于第一驱动螺母(1)的轴线;螺杆(4)上朝向螺杆(4)底端面一侧的第一螺牙侧表面(11)垂直于螺杆(4)的轴线;第一螺牙侧面(9)和第一螺牙侧表面(11)抵紧形成第一摩擦驱动副。采用这种结构后,提供一种当驱动螺母驱动螺杆时避免在螺杆非轴线方向上产生分力从而使螺杆得轴向输出力大的压电作动器的动力机构。
- 专利类型发明专利
- 申请人浙江大学宁波理工学院;
- 发明人华顺明;李加林;张学昌;楼应候;王晓军;
- 地址315100 浙江省宁波市鄞州高教园区钱湖南路1号
- 申请号CN201610828422.7
- 申请时间2016年09月18日
- 申请公布号CN106357152A
- 申请公布时间2017年01月25日
- 分类号H02N2/04(2006.01)I;C23C14/35(2006.01)I;C23C14/06(2006.01)I;C22C37/10(2006.01)I;
