    一种轴流掠形叶片

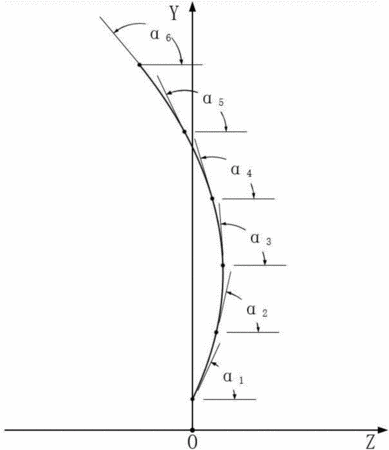

      摘要:本发明公开了一种轴流掠形叶片,该轴流掠形叶片的表面包括吸力曲面、压力曲面、上曲面和下曲面,其中,上曲面和下曲面被两个圆柱体的侧面所覆盖,记上曲面和下曲面对应的圆柱体的半径分别为R2、R1,且R2>R1;以半径r从R1变为R2的一系列同轴圆柱体的侧面与该轴流叶型相交形成一系列相交面,再将一系列相交面沿平面展开得到一系列铺展截面,从中得出该叶片的空间积叠线;随着高度比比值的变化,空间积叠线在YOZ平面上的投影线为三次样条曲线。本发明通过对关键的形状参数进行改进,能够有效解决轴流风机效率低、噪声大的问题。
    • 专利类型发明专利
    • 申请人华中科技大学;
    • 发明人王军;隽智辉;唐俊;杨筱沛;
    • 地址430074 湖北省武汉市洪山区珞喻路1037号
    • 申请号CN201610858620.8
    • 申请时间2016年09月28日
    • 申请公布号CN106351878A
    • 申请公布时间2017年01月25日
    • 分类号F04D29/38(2006.01)I;
