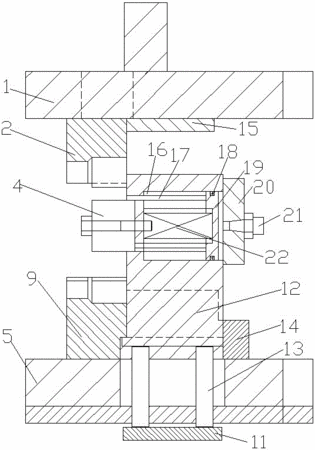

摘要：本发明涉及一种浮动心轴侧有顶出式卷圆弯模及其使用方法，包括冲头承座、下模承座，冲头承座下侧面设有成型冲头，成型冲头后侧设有压板，下模承座上侧面设有成型下模，成型下模与成型冲头相配合，成型下模旁侧设置有放料架，成型下模后侧设置有导块，导块内设置有导槽，导槽内设置有浮动块，浮动块上端设置有缸体，缸体前部水平设置有芯轴，芯轴位于成型下模与成型冲头之间，缸体后部设有沉孔，沉孔内设有活塞，沉孔后端设有气缸盖，缸体前端均布有水平销孔，水平销孔位于芯轴外周，水平销孔内穿设有顶出销，顶出销后端与活塞相连接，本发明应用浮动心轴解决了工件在卷圆时容易发生偏移、扭转以致形成废品的难题，设置侧向顶出结构，取料效果好。
- 专利类型发明专利
- 申请人福州大学;
- 发明人陈功振;
- 地址350108 福建省福州市闽侯县上街镇大学城学园路2号福州大学新区
- 申请号CN201610864782.2
- 申请时间2016年09月30日
- 申请公布号CN106345909A
- 申请公布时间2017年01月25日
- 分类号B21D37/10(2006.01)I;B21D45/04(2006.01)I;
