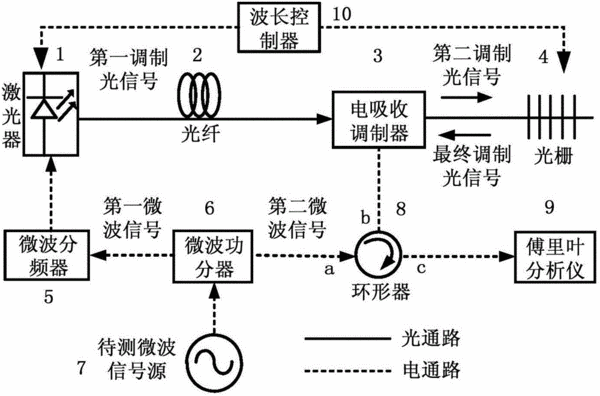

摘要：本发明公开了一种基于光载射频链路的微波源相位噪声测量装置，包括激光器、光纤、电吸收调制器、光栅、微波功分器、微波分频器、环形器、傅里叶分析仪、波长控制器；待测微波源经过微波功分器分为第一微波信号与第二微波信号，第一微波信号经过微波分频器后调制激光器，产生第一调制光信号，第二微波信号经过环形器后进入电吸收调制器，并对光纤延时后的第一调制光信号进行调制产生第二调制光信号；第二调制光信号经过光栅的反射后形成最终调制光信号，并经电吸收调制器将光信号转换为电信号后经环形器输入到傅里叶分析仪，处理得到相噪数据；本发明装置具有结构简单、灵敏度高、偏振无关、带宽大等优势。
- 专利类型发明专利
- 申请人浙江大学;
- 发明人祝艳宏;傅蓉蓉;金晓峰;章献民;池灏;郑史烈;
- 地址310027 浙江省杭州市西湖区浙大路38号
- 申请号CN201610833264.4
- 申请时间2016年09月20日
- 申请公布号CN106341182A
- 申请公布时间2017年01月18日
- 分类号H04B10/079(2013.01)I;
