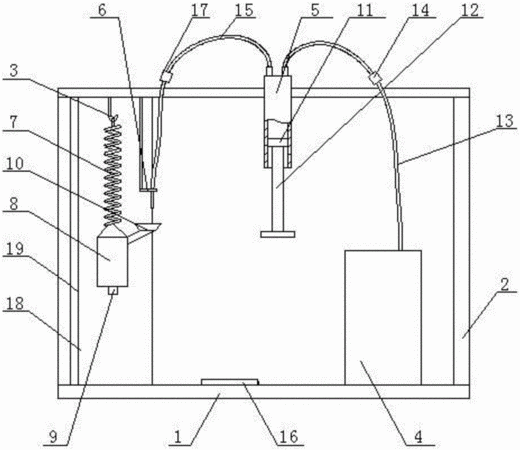

摘要：本发明涉及胡克定律演示仪，其包括底座和绘图笔，底座上表面与支架两侧壁底部固接，水箱焊设于底座上表面，支架顶部的内侧壁一侧焊设有弹簧挂钩，支架顶部的内侧壁设有套管，固定扣固设于弹簧挂钩与套管之间，弹簧挂钩上挂设拉伸弹簧，拉伸弹簧下端挂设水桶，水桶侧部设有漏斗状进水管；套管内设有活塞，活塞与推杆固接，推杆位于套管下端，套管上部设有两个连接口，两个连接口分别与第一水管一端、第二水管一端相连，第一水管另一端连接水箱，第一水管上设有第一截流装置，第二水管另一端与固定扣配合，第二水管上设有第二截流装置；支架的后侧粘设有竖向的画板，画板的侧部设有竖向的刻度尺，绘图笔布设于底座的上表面。
- 专利类型发明专利
- 申请人西北工业大学;
- 发明人贺子鹏;刘涛;刘玉峰;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201610966984.8
- 申请时间2016年10月28日
- 申请公布号CN106340226A
- 申请公布时间2017年01月18日
- 分类号G09B23/08(2006.01)I;
