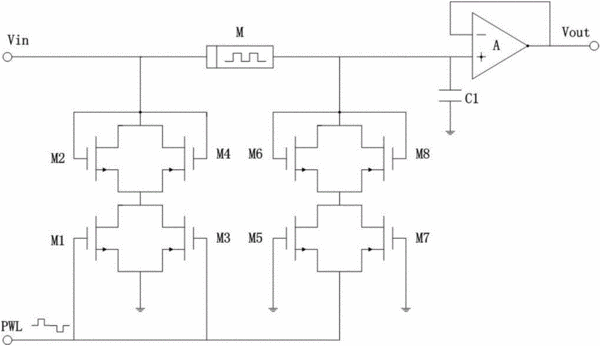

摘要：本发明公开了一种基于忆阻器的带宽可调的低通滤波电路及其操作方法，该电路由包含忆阻器的一阶有源低通滤波电路以及忆阻器的编程电路构成。本发明利用忆阻器的阈值电压特性，将忆阻器的工作模式划分为模拟工作模式和编程工作模式，通过改变忆阻器的阻值改变滤波电路的带宽。编程电路由忆阻器、四个NMOS管以及四个PMOS管构成，一阶有源滤波电路则由忆阻器、电容以及运算放大器构成。本发明还公开了一种基于忆阻器的带宽可调的高通滤波电路及其操作方法，均具备有源滤波电路输入阻抗低、输出阻抗高的优势同时编程电路具备占用体积小、集成度高、功耗低以及操作简单的优势，适用于对信号的滤波处理。
- 专利类型发明专利
- 申请人华中科技大学;
- 发明人孙华军;宋夷斌;陆家豪;缪向水;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201610580212.0
- 申请时间2016年07月21日
- 申请公布号CN106301284A
- 申请公布时间2017年01月04日
- 分类号H03H11/12(2006.01)I;
