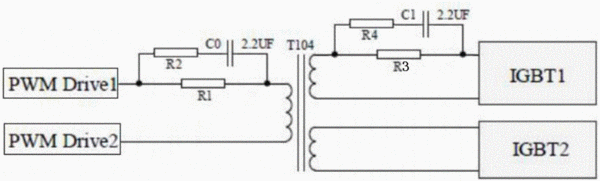

摘要：一种用于变压器原边波形改善电路，其特征在于，包括变压器T104、电阻R1、电容C0以及设置有次级线圈的若干IGBT管，所述IGBT管分别连接变压器T104的副边两端，所述电阻R1连接在变压器T104的原边一端，所述电阻R1与电容C0并联，所述变压器T104原边的两端分别连接PWM?Drive1和PWM?Drive2，另外，所述副边一端连接有电阻R3，所述电阻R3并联一电容C1。与现有技术相比，本发明的用于变压器原边波形改善电路，在变压器原边与副边一端均设置了限流电阻，并在限流电阻两端并联上一个滤波电容，可以将变压器原边上端以及变压后的波形上的尖峰去掉，保证了副边的IGBT驱动电压可以正常输出，从而提高了输出脉冲的质量。
- 专利类型发明专利
- 申请人苏州迈力电器有限公司;
- 发明人朱海东;
- 地址215000 江苏省苏州市高新区浒关分区建林路666号
- 申请号CN201610778961.4
- 申请时间2016年08月31日
- 申请公布号CN106300933A
- 申请公布时间2017年01月04日
- 分类号H02M1/12(2006.01)I;H01F27/34(2006.01)I;H01F27/40(2006.01)I;
