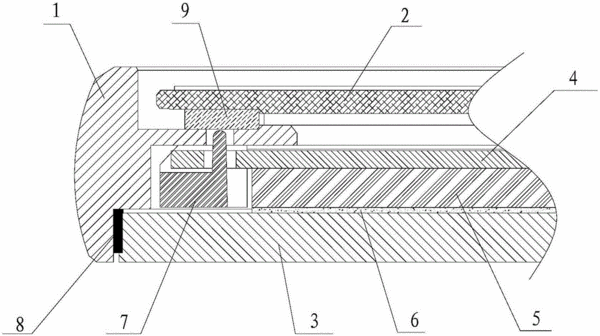

摘要：本发明公开的是液晶面板领域的一种无边框液晶模组结构，包括铝型材面框和安装在铝型材面框内的液晶玻璃面板、反射纸、导光板和膜片，所述铝型材面框的截面上设有三个台阶，最后面的台阶为背板台阶，用于定位安放背板，中间的台阶为膜板台阶，用于安放反射纸、导光板和膜片，所述膜板台阶高于背板台阶，最前面的台阶为面板台阶，用于安放液晶玻璃面板，所述面板台阶低于膜板台阶，面板台阶与膜板台阶之间设有隔挡条，用于将液晶玻璃面板与膜片和导光板隔开。本发明的有益效果是：通过在铝型材面框内设置隔挡条，导光板及膜片不会向外挤压导致液晶玻璃面板脱胶，铝型材面框采用U型无缝折弯成型，整体性好，结构更加稳定。
- 专利类型发明专利
- 申请人四川长虹电器股份有限公司;
- 发明人林石明;顾少明;
- 地址621000 四川省绵阳市高新区绵兴东路35号
- 申请号CN201610816114.2
- 申请时间2016年09月12日
- 申请公布号CN106292032A
- 申请公布时间2017年01月04日
- 分类号G02F1/1333(2006.01)I;
