一种双排钢板桩的支护结构及其施工方法

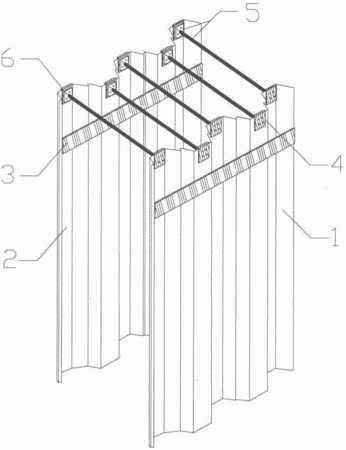

　　摘要：本发明公开了一种双排钢板桩的支护结构及其施工方法，支护结构包括前排钢板桩、后排钢板桩、围檩、卡槽、连系梁、螺栓。所述围檩将每排的钢板桩连接成一整体，所述卡槽卡入钢板桩桩顶，所述连系梁的端部与卡槽对齐，钢板桩、卡槽、连系梁均留有螺栓孔并由螺栓一次性固定。施工方法为：首先打入前后排钢板桩并搭设围檩，然后卡入卡槽、固定连系梁，之后对排桩间土体和基坑进行降水，最后基坑开挖并施工地下结构等。本发明的钢结构可回收利用，通过固定连系梁使得前后排桩桩顶变形相协调，通过对排桩间土体的降水，大大减小了前排钢板桩的水平受力，加大了渗流路径，增加了基坑开挖的安全性，降低了施工成本。

专利类型发明专利
申请人南京工业大学;
发明人刘加才;赵鹏飞;王旭东;
地址210000 江苏省南京市浦口区浦珠南路30号8020信箱32分箱
申请号CN201610877630.6
申请时间2016年09月28日
申请公布号CN106284296A
申请公布时间2017年01月04日
分类号E02D5/04(2006.01)I;E02D5/16(2006.01)I;E02D17/02(2006.01)I;E02D17/04(2006.01)I;E02D19/10(2006.01)I;
