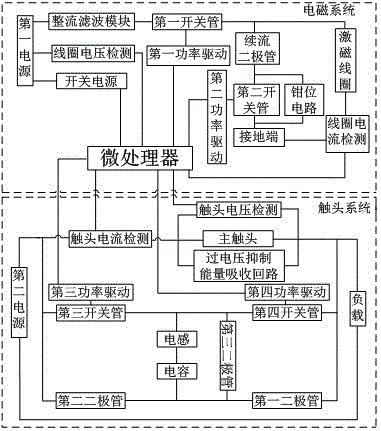

摘要:本发明涉及一种无弧开关自适应控制系统及其控制方法,该控制系统包括相互相连的电磁系统与触头系统,所述电磁系统包括微处理器、第一电源、整流滤波模块、线圈电压检测模块、线圈电流检测模块、开关电源、第一开关管、第二开关管、第一功率驱动模块、第二功率驱动模块、续流二极管、激磁线圈、钳位电路;所述触头系统包括第二电源、触头电流检测模块、第三开关管、第四开关管、第一二极管、第二二极管、第三二极管、第三功率驱动模块、第四功率驱动模块、触头电压检测模块、主触头、过电压抑制能量吸收回路、负载、电感、电容。本发明实现了触头系统的交直流通用,自适应无弧控制,以及电磁系统的交直流通用、节能无声运行。
- 专利类型发明专利
- 申请人福州大学;
- 发明人许志红;方朝林;
- 地址350108 福建省福州市闽侯县上街镇大学城学园路2号福州大学新区
- 申请号CN201610690755.8
- 申请时间2016年08月20日
- 申请公布号CN106229180A
- 申请公布时间2016年12月14日
- 分类号H01H9/54(2006.01)I;
