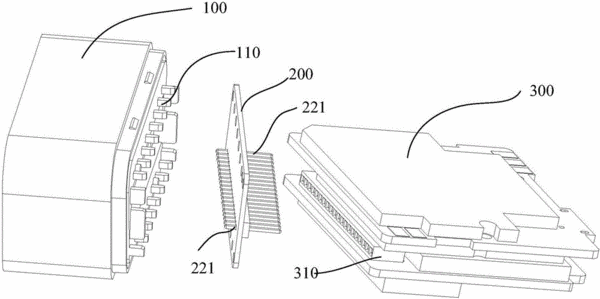

摘要：本发明公开一种基于OBD诊断接口的连接结构及OBD车载终端，其中，该基于OBD诊断接口的连接结构包括底座、转接板和PCBA板，所述转接板固定在所述底座上且与所述底座上的OBD标准插针电连接，所述转接板上设有与所述转接板电连接的转接插针，所述PCBA板上设有与所述转接插针配合的端子母座，所述转接插针插接在所述端子母座内，用于转接板与PCBA板电连接。本发明技术方案通过采用转换板将标准OBD插针转换为转接插针，通过转接插针插接在PCBA板的端子母座上，实现了标准OBD插针与PCBA板的免焊连接，避免了虚焊、漏焊的产生，提高产品的可靠性，同时也提升了产品的生产效率。
- 专利类型发明专利
- 申请人深圳市元征科技股份有限公司;
- 发明人刘均;唐文良;荣伟;郑中庆;
- 地址518129 广东省深圳市龙岗区坂雪岗工业园五和大道北元征工业园
- 申请号CN201610527226.6
- 申请时间2016年07月06日
- 申请公布号CN106207556A
- 申请公布时间2016年12月07日
- 分类号H01R13/04(2006.01)I;H01R12/51(2011.01)I;H01R31/06(2006.01)I;
