一种井下仪器高电压大电流接口

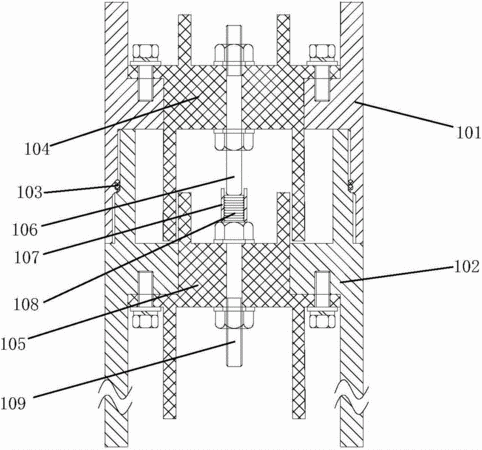

　　摘要：本发明公开了一种井下仪器高电压大电流接口，包括第一外壳，第二外壳，耐油橡胶密封圈，第一绝缘件，第二绝缘件，上导电杆，压簧筒，压簧，下导电杆；上导电杆、压簧筒、压簧、下导电杆与所述第一外壳、第二外壳形成同轴圆柱形电场结构，高压端通过上导电杆、压簧和压簧筒底部压接，并与下导电杆联接；调整上导电杆的高度可调整压簧的压紧程度，保证电气的可靠流通；第一外壳和第二外壳通过螺纹完成机械和电气连接；上导电杆，压簧筒，压簧和下导电杆处于第一绝缘件和第二绝缘件中心，第一外壳和第二外壳位于上端绝缘件和第二绝缘件最外层，耐油橡胶密封圈位于外壳螺纹连接处。本发明结构简单、成本低廉，可重复拆卸，实现高电压大电流的连接。

专利类型发明专利
申请人华中科技大学;
发明人刘毅;林福昌;李化;李志远;韩毅博;
地址430074 湖北省武汉市洪山区珞喻路1037号
申请号CN201610458413.3
申请时间2016年06月22日
申请公布号CN106207545A
申请公布时间2016年12月07日
分类号H01R13/02(2006.01)I;H01R13/40(2006.01)I;H01R13/512(2006.01)I;H01R13/52(2006.01)I;H01R4/48(2006.01)I;E21B47/00(2012.01)I;
