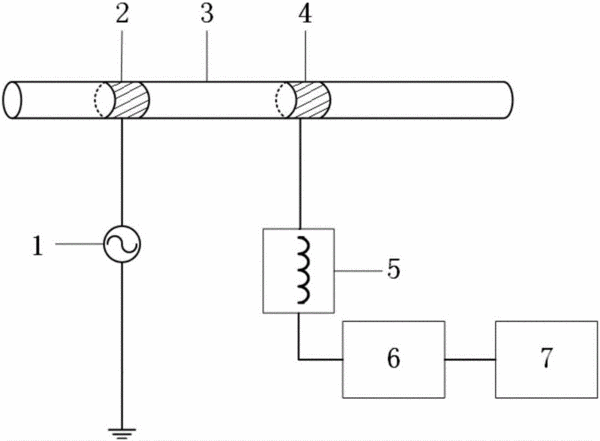

摘要：本发明公开了一种基于单边虚拟电感的电容耦合式非接触电导测量装置及方法，由交流激励源、激励电极、绝缘测量管道、检测电极、单边虚拟电感、电流电压转换电路、信号处理模块依次相连。单边虚拟电感输出端通过电流电压转换电路中的运放虚地。本发明利用单边虚拟电感代替实际电感，利用串联谐振原理，用单边虚拟电感的感抗消除传感器中耦合电容的容抗对测量的不利影响。相较浮置虚拟电感，单边虚拟电感虚地，结构紧凑，稳定性高；相较实际电感，单边虚拟电感体积小易集成，电感值可调，降低了对激励源的要求。本发明通过测量检测通路的输出电流，经计算得到待测流体等效电导值，为实现非接触测量绝缘管道内部导电流体的电导提供了一种有效方法。
- 专利类型发明专利
- 申请人浙江大学;
- 发明人黄志尧;黄俊超;王保良;冀海峰;李海青;
- 地址310027 浙江省杭州市西湖区浙大路38号
- 申请号CN201610662052.4
- 申请时间2016年08月12日
- 申请公布号CN106199205A
- 申请公布时间2016年12月07日
- 分类号G01R27/22(2006.01)I;
