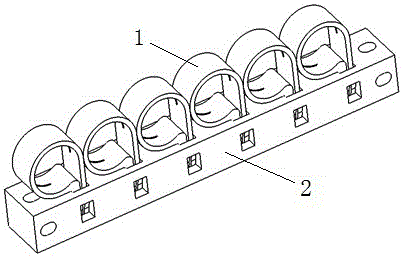

摘要：本发明公开了一种线束固定装置及其线卡，线束固定装置包括设置有插槽的底座和线卡，线卡上设置有线束固定部和用于与插槽插配的线卡安装部，线卡安装部上设有用于与插槽卡配的卡配结构，所述线束固定部包括具有开口的半封闭环，所述线束固定部开口处的两个开放端向远离所述线束固定部的方向平行延伸形成两个插舌，两个插舌对合能够将所述开口封闭且形成所述线卡安装部，卡配结构设置于至少一个插舌上。与现有技术相比，由于线束固定部的开口处延伸出的两个插舌作为线卡安装部插入到插槽中，形成对线束固定部的封闭，线束不会从线卡的线束固定部脱落。线卡安装部上设置有卡配结构，线卡不会从底座上脱落，因此线束固定装置对线束固定可靠性好。
- 专利类型发明专利
- 申请人郑州宇通客车股份有限公司;
- 发明人王帅军;杨少清;罗俊昂;朱保欣;任正新;
- 地址450016 河南省郑州市十八里河宇通工业园区
- 申请号CN201610667095.1
- 申请时间2016年08月15日
- 申请公布号CN106159829A
- 申请公布时间2016年11月23日
- 分类号H02G3/02(2006.01)I;
