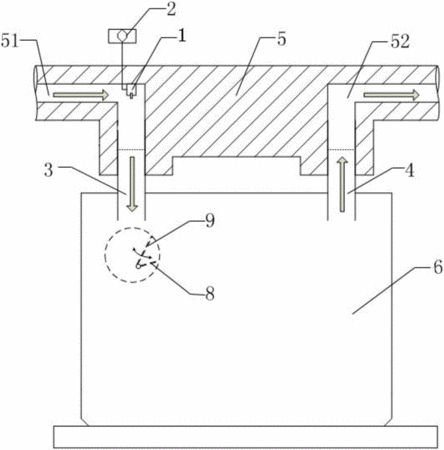

摘要：基于图像采集的膜式燃气表回转周期的检测方法及装置，在原有的基于音速喷嘴的膜式燃气表检定装置的基础上，增加了摄像头和图像采集处理模块，摄像头和图像采集处理模块固定在基于音速喷嘴的膜式燃气表检定装置的夹表部件上，其中摄像头位于膜式燃气表进气口的正上端，采集到摆杆和连杆露出的一个图像作为比较模板，当图像采集处理模块识别到摄像头之后拍摄到的摆杆和连杆露出的图像能与所述比较模板匹配时，该采集时间间隔即为膜式燃气表的回转周期。图像采集处理模块的识别处理步骤包括：(1)灰度图的转换；(2)图像二值化；(3)基于模板匹配的图像识别。该检测方法解决了膜式燃气表内部往复件的往返运动周期检测难度大的问题。
- 专利类型发明专利
- 申请人浙江大学城市学院;
- 发明人肖艳萍;
- 地址310015 浙江省杭州市拱墅区湖州街51号
- 申请号CN201610451222.4
- 申请时间2016年06月20日
- 申请公布号CN106153158A
- 申请公布时间2016年11月23日
- 分类号G01F25/00(2006.01)I;
