    一种轴流叶型

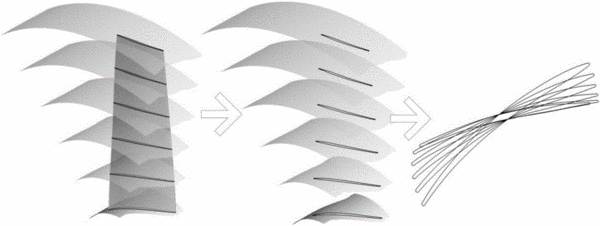

      摘要:本发明公开了一种轴流叶型,该轴流叶型的表面包括吸力曲面、压力曲面、上曲面和下曲面,其中,上曲面和下曲面被两个圆柱体的侧面所覆盖,记上曲面和下曲面对应的圆柱体的半径分别为R2、R1,且R2>R1;以半径r从R1变为R2的一系列同轴圆柱体的侧面与该轴流叶型相交形成一系列相交面,再将一系列相交面沿平面展开得到一系列铺展截面;随着高度比比值的变化,叶片进口角的角度变化、叶片进口角的角度变化和弦长的长度变化均满足三次样条曲线关系。本发明通过对关键的形状参数(譬如叶片进口安装角、叶片出口安装角、弦长随叶片高度的具体变化形式等)进行改进,能够有效解决轴流叶片效率不高的问题。
    • 专利类型发明专利
    • 申请人华中科技大学;广东绿岛风室内空气系统科技有限公司;
    • 发明人王军;唐俊;吴兰勇;隽智辉;解博超;李清泉;
    • 地址430074 湖北省武汉市洪山区珞喻路1037号
    • 申请号CN201610626840.8
    • 申请时间2016年08月03日
    • 申请公布号CN106151105A
    • 申请公布时间2016年11月23日
    • 分类号F04D29/38(2006.01)I;
