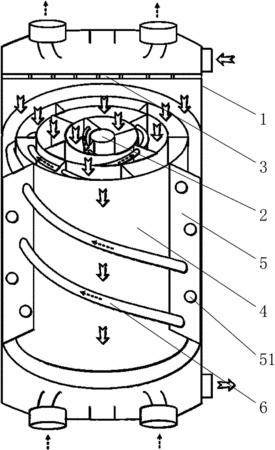

摘要:本发明涉及一种壳体内设置圆筒隔板和孔板结构的缠绕管式换热器,该换热器包括壳体,同轴地设置在壳体内的中心筒,设置在壳体内中心筒上方的气液分配器,和同轴地布置在中心筒外周的若干圆筒隔板;其中,各圆筒隔板的内径由内至外依次增大;位于最内侧的圆筒隔板与中心筒之间、相邻两圆筒隔板之间以及位于最外侧的圆筒隔板与壳体之间均沿周向间隔地设置多个孔板,壳体的腔体被多个圆筒隔板和孔板分隔成多个独立小腔体;多根缠绕管分别从孔板上穿过,分为多层缠绕中心筒设置。本发明结构简单,制造方便,可以广泛应用于海上天然气浮式平台的主低温换热器。
- 专利类型发明专利
- 申请人中国海洋石油总公司;中海石油气电集团有限责任公司;
- 发明人陈杰;密晓光;鹿来运;余思聪;胡苏阳;浦晖;丁超;
- 地址100010 北京市东城区朝阳门北大街25号
- 申请号CN201610643825.4
- 申请时间2016年08月08日
- 申请公布号CN106123639A
- 申请公布时间2016年11月16日
- 分类号F28D7/02(2006.01)I;F28F9/22(2006.01)I;F25B39/00(2006.01)I;
