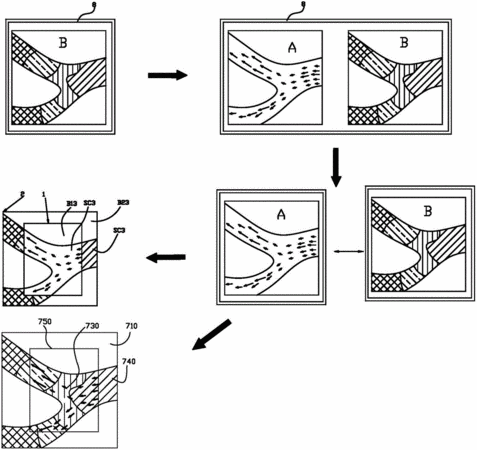

摘要：一种超声血流成像显示方法及超声成像系统，其系统包括：探头(1)；发射电路(2)，用于激励上述探头(1)向扫描目标发射超声波束；接收电路(4)和波束合成模块(5)用于接收所述超声波束的回波，获得超声回波信号；数据处理模块(9)，用于根据所述超声回波信号，获得所述扫描目标内的目标点的血流速度矢量信息、多普勒血流速度信息以及所述扫描目标的至少一部分的超声图像，并叠加所述超声图像和所述多普勒血流速度信息形成多普勒彩色血流图；及显示器(8)，用于对比显示所述血流速度矢量信息和多普勒彩色血流图。其通过将普通血流显示图像与向量血流对比显示的方式，为用户提供了更好的观察视角。
- 专利类型PCT发明
- 申请人深圳迈瑞生物医疗电子股份有限公司;
- 发明人杜宜纲;樊睿;李勇;
- 地址广东省深圳市南山区高新技术产业园区科技南十二路迈瑞大厦
- 申请号CN201580009360.0
- 申请时间2015年04月29日
- 申请公布号CN106102587A
- 申请公布时间2016年11月09日
- 分类号A61B8/06(2006.01)I;
